General Information
Manufacturer
Velleman
Part Number
VM142
Product Type
DIY Electronic Project
Miscellaneous
Features

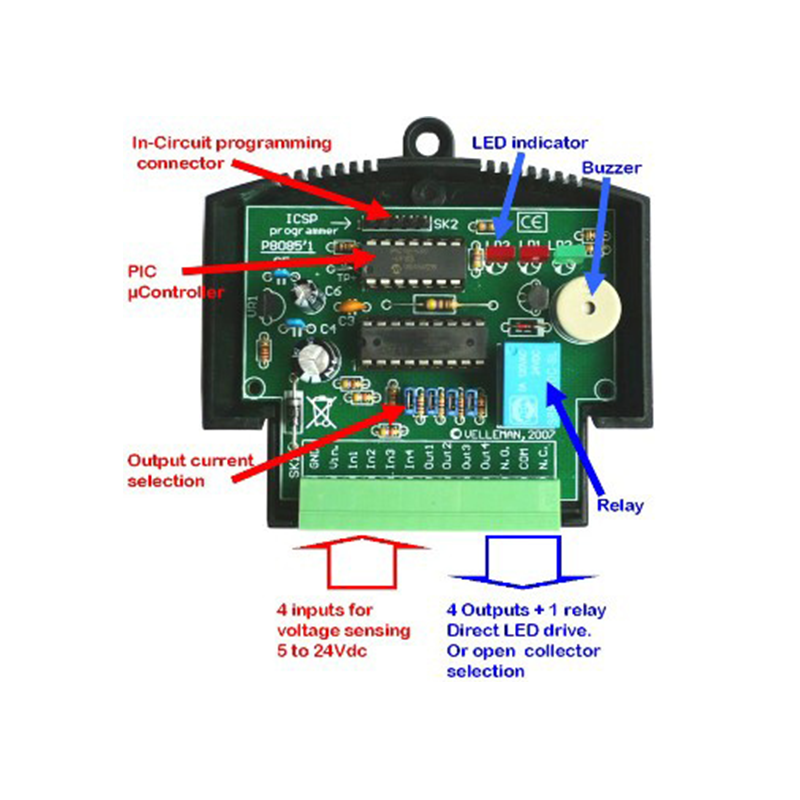

9 free programmable I/Os (4 in-, 5 outputs)
PIC16F630 microcontroller from Microchip® on-board
LED indication for power supply and relay output
1 free programmable LED indication
On-board mini buzzer for audible signals
On-board ICSP connector for programming
PIC™ programmer supports PIC16F630
PIC16F630 microcontroller from Microchip® on-board
LED indication for power supply and relay output
1 free programmable LED indication
On-board mini buzzer for audible signals
On-board ICSP connector for programming
PIC™ programmer supports PIC16F630
Specifications
Power supply: 12V DC (unregulated) / 100mA
4 inputs (voltage sensing inputs)
Input signal voltage: 5 - 24VDC, @ 4K7
4 NPN transistor outputs (open-collector, sink outputs).:
Transistor output current: max. 100mA each
Direct 12V relay drive possible (no need for protection diode)
1 relay output with NO/NC contact (2A)
MCU speed: fixed 4MHz internal oscillator
Dimensions: 3.15 x 2.75 x 0.98"
4 inputs (voltage sensing inputs)
Input signal voltage: 5 - 24VDC, @ 4K7
4 NPN transistor outputs (open-collector, sink outputs).:
Transistor output current: max. 100mA each
Direct 12V relay drive possible (no need for protection diode)
1 relay output with NO/NC contact (2A)
MCU speed: fixed 4MHz internal oscillator
Dimensions: 3.15 x 2.75 x 0.98"
Item Weight
3 ounces
